Разбор iPhone 4s: инструкция к действию

Если вы собрались разобрать iPhone 4S, то вам понадобятся следующие инструменты:
• шестигранная и крестовидная отвертки;
• медиатор из пластика;
• зажим или щипцы;
• изогнутая тонкая спица.

Внимание: осуществлять разбор iPhone рекомендуется в крайнем случае! Если у вас есть гарантийный талон, лучше обратитесь к специалистам в сервисный центр. Не будучи профессионалом, вы рискуете навсегда лишиться устройства.

Все описанное далее делается на страх и риск владельца. Если что-то сломается, то в этом будете виноваты вы сами.
Итак, отключите гаджет от сети. А затем в точности выполняйте описанные ниже действия:

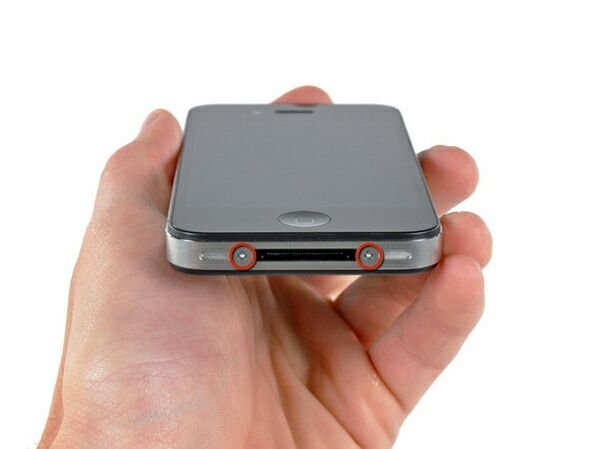

1. Открутите винты, на которых держится задняя крышка.
Разбор iPhone 4s: инструкция к действию

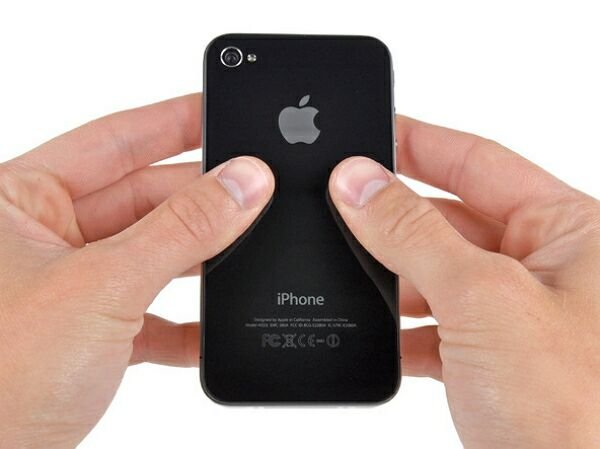

2. Аккуратно сдвиньте ее снизу-вверх.
Разбор iPhone 4s: инструкция к действию

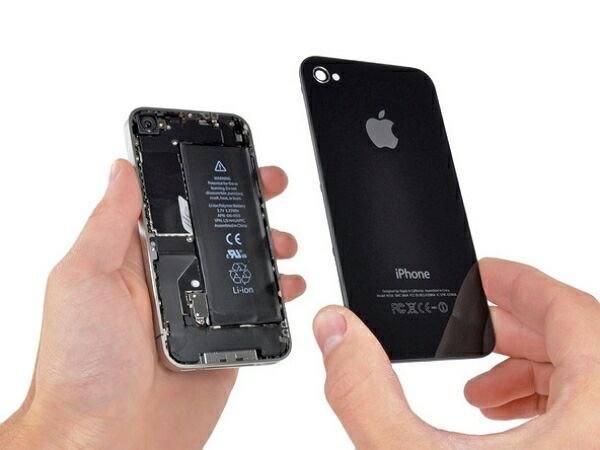

3. Вы можете с легкостью удалить крышку. Если нужно было только заменить ее, то ставьте новую и возвращайте болты на место. Если же причина разбора другая (например, замена дисплея или батареи), то читайте текст дальше.
Разбор iPhone 4s: инструкция к действию

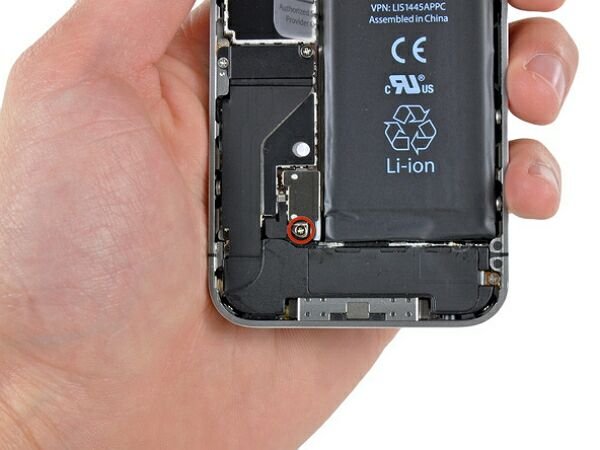

4. Открутите винт, который удерживает крепление батареи.
Разбор iPhone 4s: инструкция к действию

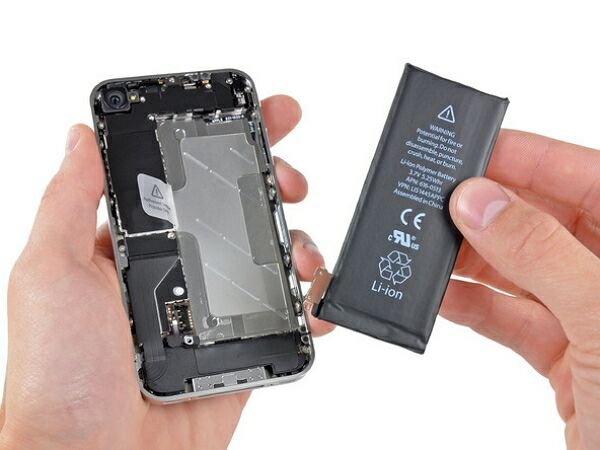

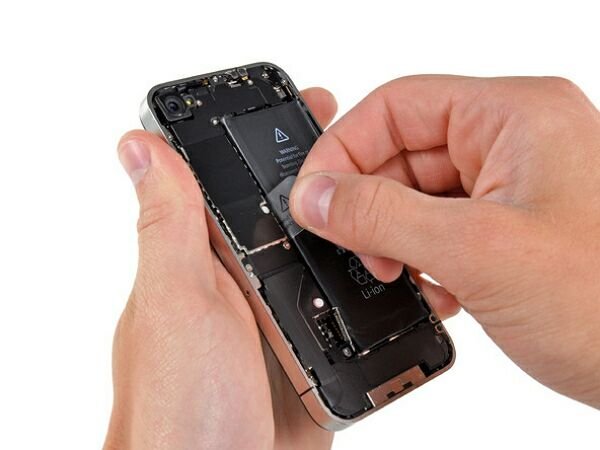

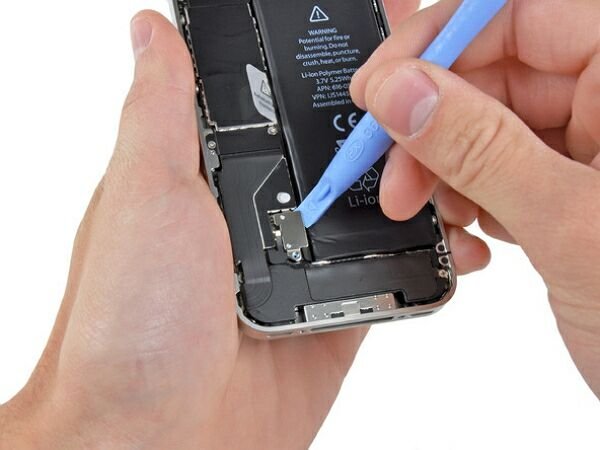

5 и 6. Теперь нужно крайне осторожно поддеть защелку шлейфа и аккуратно потянуть за «язычок». Он вытолкнет батарею.
Разбор iPhone 4s: инструкция к действию
Разбор iPhone 4s: инструкция к действию

7. Если вы хотели заменить батарею, то установите новую, а затем повторите все описанные действия в обратном порядке. В замене нуждается дисплей? Тогда продолжаем демонтажные работы.
Разбор iPhone 4s: инструкция к действию

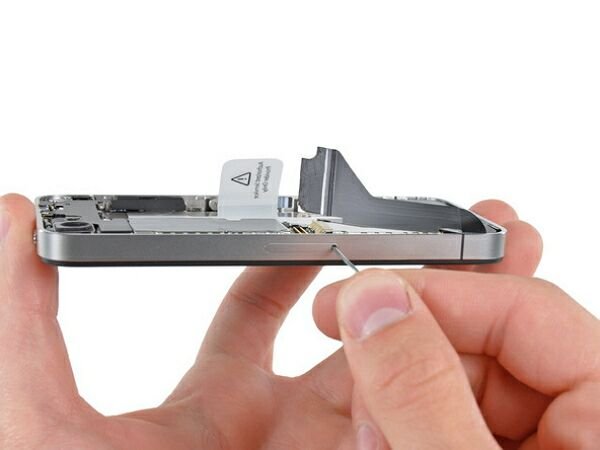

8. Выньте симку и сим-приемник.
Разбор iPhone 4s: инструкция к действию

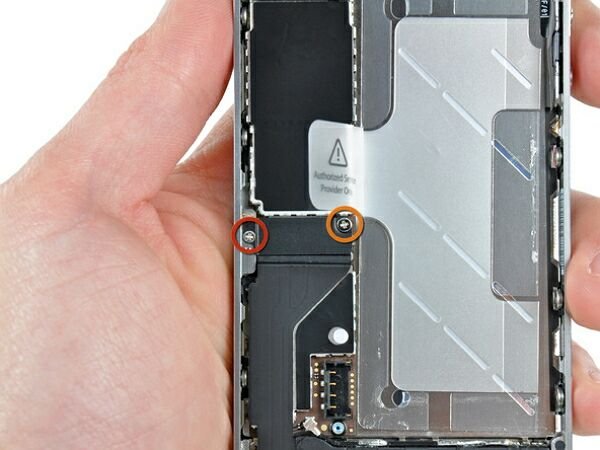

9. Далее следует откручивать болты в указанном порядке:

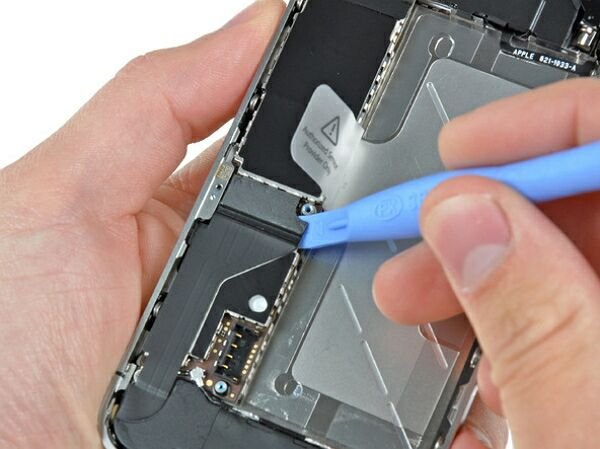

• Расположенные над шлейфом аккумулятора (после чего шлейф отсоединяется). После осторожно отсоедините шлейф.
Разбор iPhone 4s: инструкция к действию
Разбор iPhone 4s: инструкция к действию

• Теперь займитесь болтом, скрытым под ним.
Разбор iPhone 4s: инструкция к действию

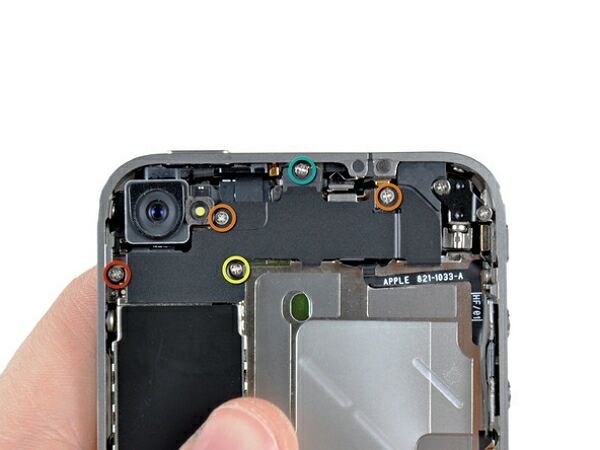

• Аккуратно открутите винты защитной пластины в количестве 5 штук и демонтируйте пластину.
Разбор iPhone 4s: инструкция к действию
Разбор iPhone 4s: инструкция к действию

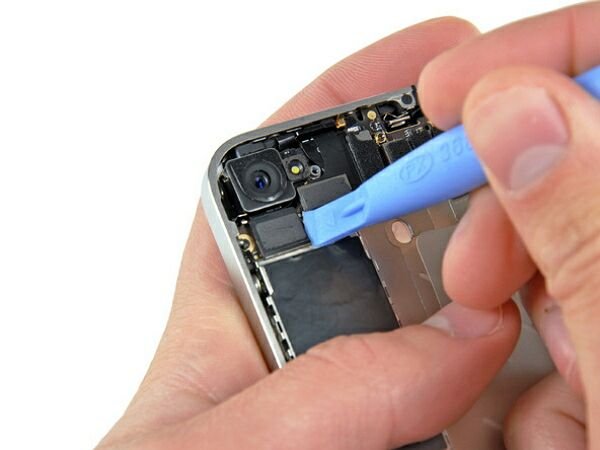

10. Самое время отключить шлейф камеры.
Разбор iPhone 4s: инструкция к действию

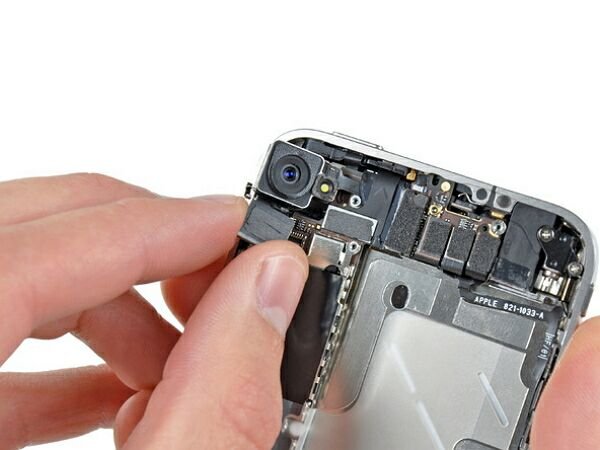

11. Теперь демонтируйте ее модуль.
Разбор iPhone 4s: инструкция к действию

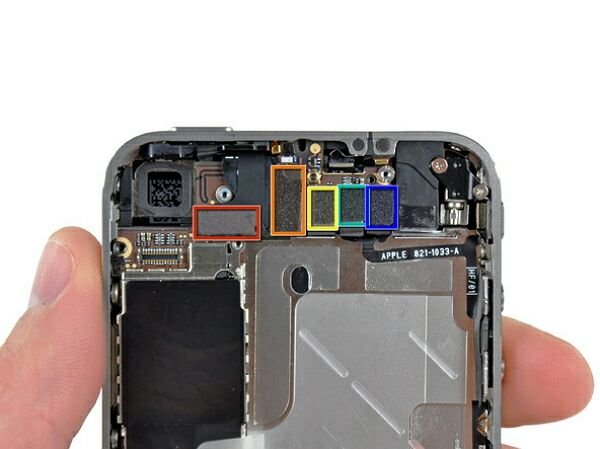

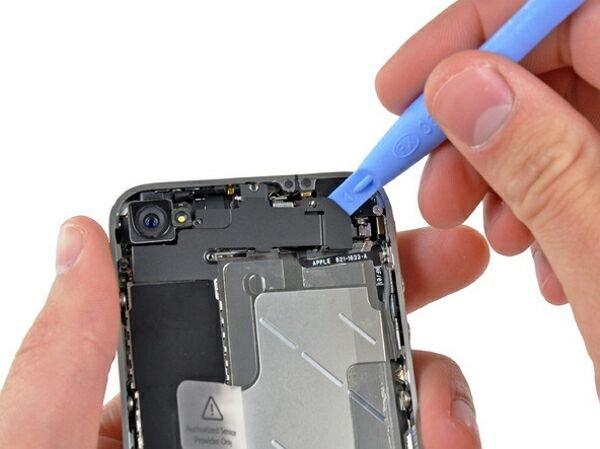

12. Видите 5 шлейфов, расположенные в верхней части аппарата? Отключите их.
Разбор iPhone 4s: инструкция к действию

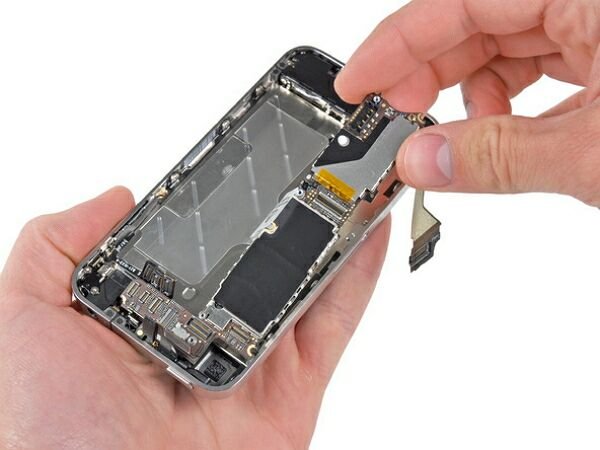

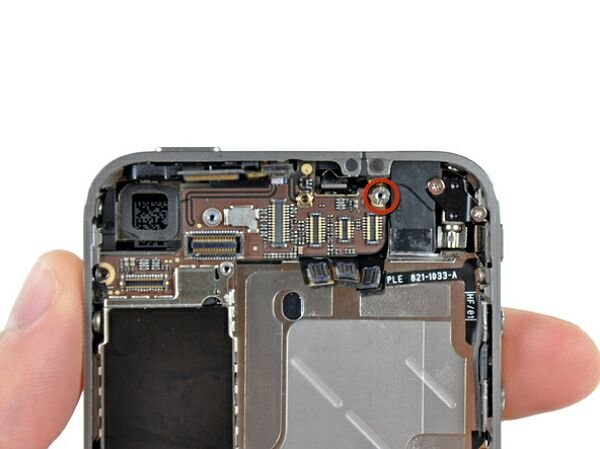

13. Открутите винт крепления материнской платы и демонтируйте ее.
Разбор iPhone 4s: инструкция к действию
Разбор iPhone 4s: инструкция к действию

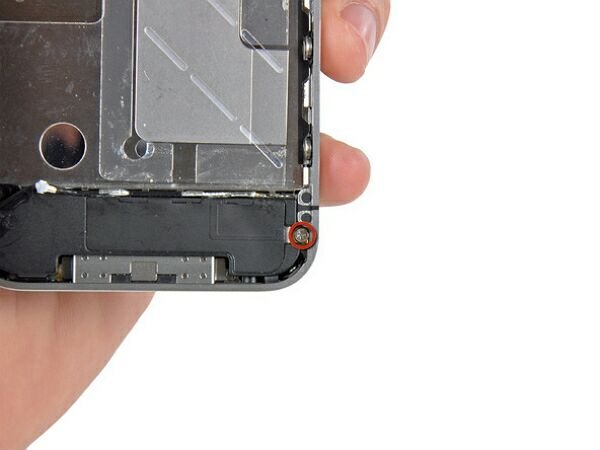

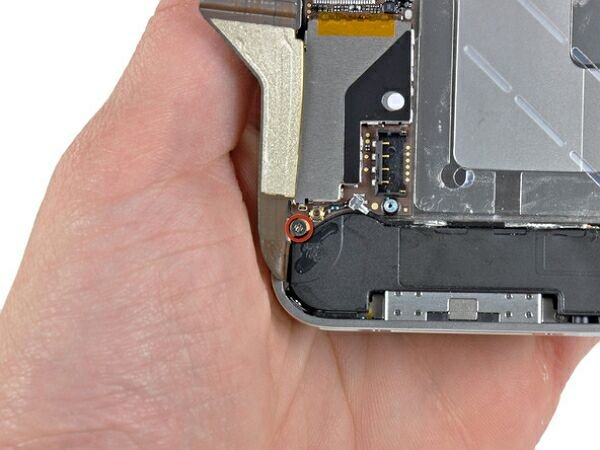

14. Принимаемся за винт нижней защитной планки – откручиваем его.
Разбор iPhone 4s: инструкция к действию

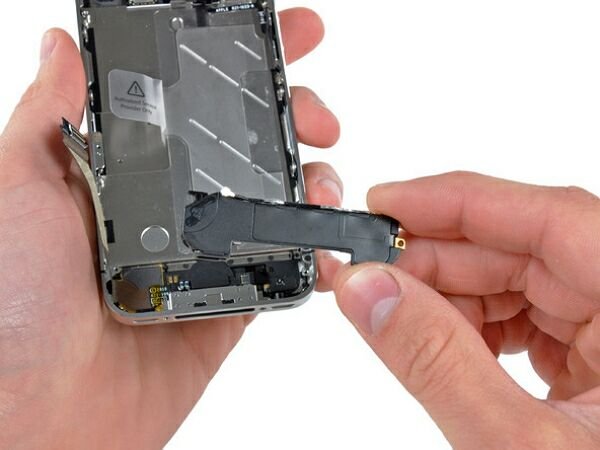

15. Снимите планку.
Разбор iPhone 4s: инструкция к действию

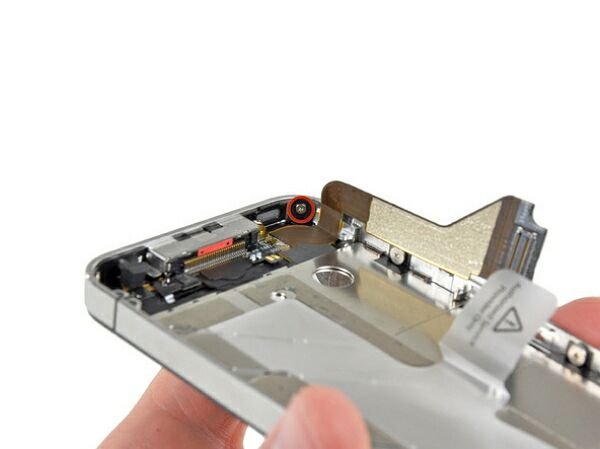

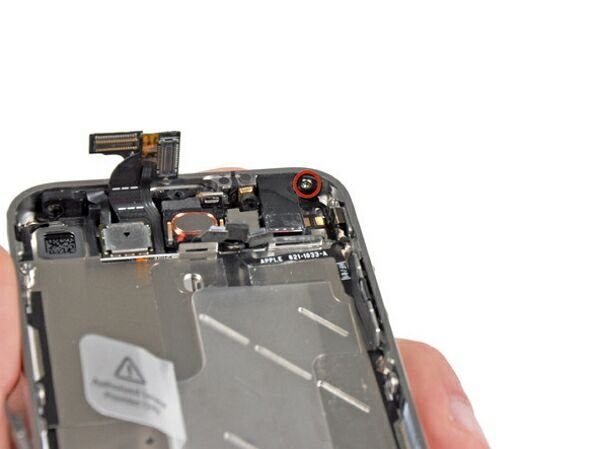

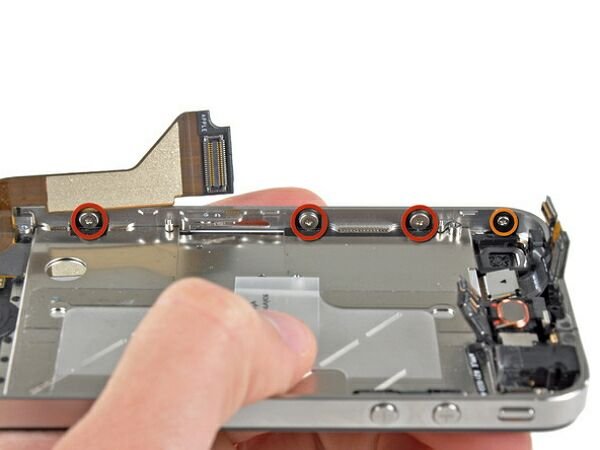

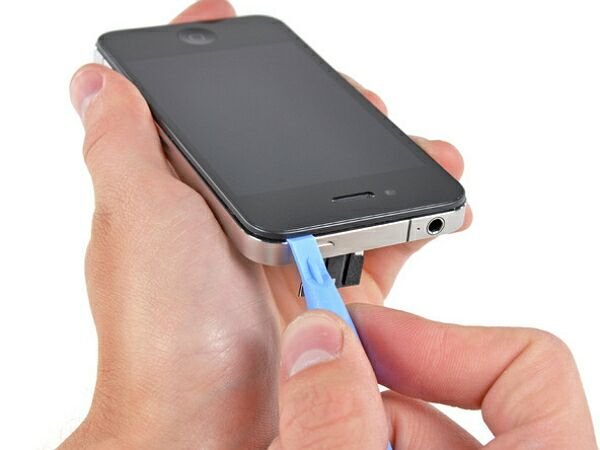

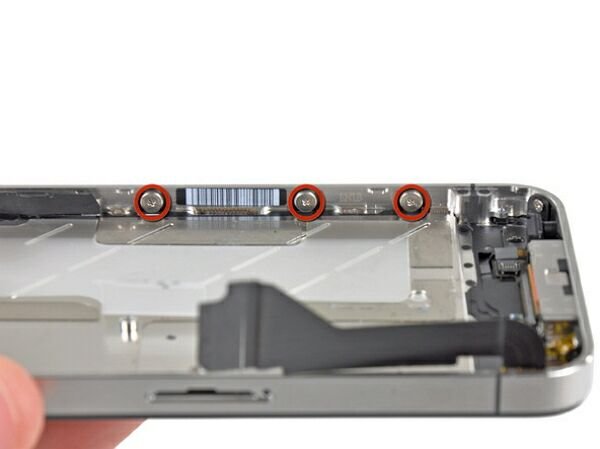

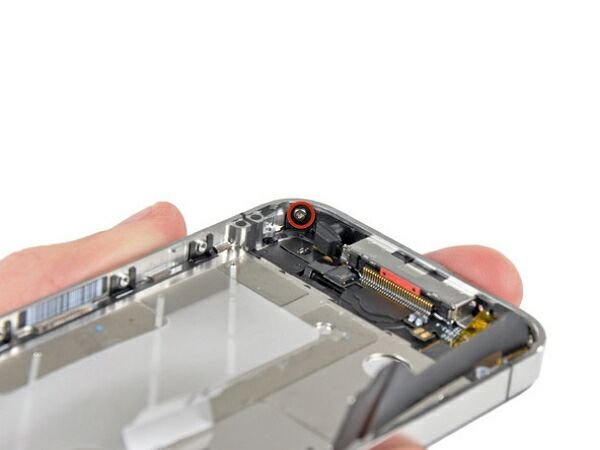

16. Осталось последовательно открутить винт крепления аудио разъема к рамке, а после – винты, которые крепят рамку по периметру.
Разбор iPhone 4s: инструкция к действию
Разбор iPhone 4s: инструкция к действию
Разбор iPhone 4s: инструкция к действию
Разбор iPhone 4s: инструкция к действию
Разбор iPhone 4s: инструкция к действию

17. В итоге от рамки легко отсоединится экранный блок.
Разбор iPhone 4s: инструкция к действию

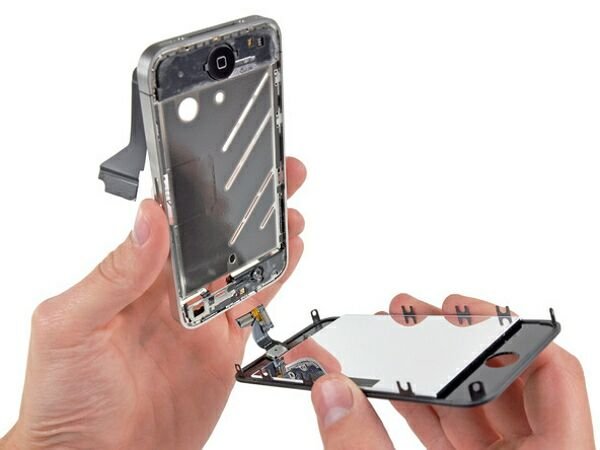

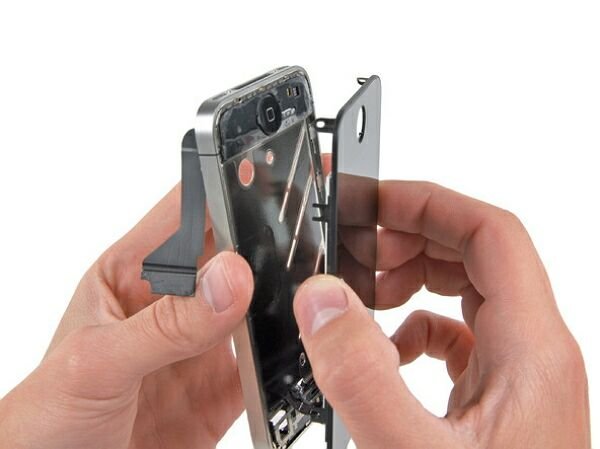

18. Разъедините конструкции.
Разбор iPhone 4s: инструкция к действию

19. Если хотите заменить переднее стекло или экранный блок, вперед. После того, как справитесь с этим, соберите аппарат, повторив все действия в обратном порядке.
Разбор iPhone 4s: инструкция к действию

Обратим внимание, что если вы производите замену передней панели на другую, которая отличается по цвету, то не забудьте поменять кнопку «Home» на соответствующую.

Теперь вы знаете, как разобрать iPhone 4S. Если на него еще действует гарантия, то описанные действия лучше не совершать, а отнести устройство в сервисный центр.
