Как поменять аккумулятор на смартфонах Айфон 4, 4s, 5, 5s, 6, 6s

Замена аккумулятора в iPhone

Теоретический предел жизни батарей на iPhone: 400–500 полных циклов зарядки-разрядки. После этого аккумулятор теряет более 20% своей ёмкости. На практике (из-за неверного ухода за батареей и несоблюдения правил использования) много меньше. Если взять в расчёт стандартный режим использования телефона — разряжая его до нуля днём и заряжая каждую ночь — то аккумулятор можно «посадить» меньше чем за год. Давайте разберёмся, каким образом можно поменять аккумулятор на различных моделях смартфонов Айфон.

Когда пора менять батарею на Айфон

Аккумулятор вздулся

Сначала определимся, стоит ли менять батарею? Первый признак можно усмотреть и почувствовать физически — батарея начала «распухать». Под оболочкой аккумулятора скапливаются газы, которые и увеличивают его объём. Стоит отметить, что вздутие батареи не связано с длительным сроком службы — даже через 10 лет беспрестанной работы батарея не должна раздуваться аки воздушный шар. Чаще всего это следствие внешнего повреждения аккумулятора. Например, если вы его ударили или уронили на пол. Будьте осторожны, скапливающиеся газы взрывоопасны и могут сдетонировать от удара. Если не уверены в своих силах, не меняйте его самостоятельно — нести в сервисный центр.

Во всех поколениях iPhone задняя крышка не снимается, так что заметить вздутие аккумулятора не так просто. Однако возможно. В пластиковых моделях можно почувствовать, что задняя панель несколько выпирает или даже трескается под давлением увеличенной в объёмах батареи. В алюминиевых и стеклянных iPhone’ах вздутие аккумулятора отражается на экране устройства. Если на нём образуется выпуклость, а нажатие вызывает жидкокристаллические разводы и поскрипывания, то можно говорить о вздутии батареи.

Телефон быстро разряжается

С этим пунктом всё очевидно — если телефон начал разряжаться быстрее, чем в первые месяцы после покупки, то нужно менять аккумулятор. Однако всегда стоит помнить о психологическом факторе: может быть, вам только кажется, что он быстро разряжается? Не полагайтесь на интуицию — положитесь на конкретные цифры в настройках смартфона. Там есть отдельный пункт «Батарея», в котором можно изучить статистику потребления заряда и время работы устройства с последней полной зарядки.

На смартфонах Apple есть возможность посмотреть точную статистику, сколько процентов ёмкости потерял аккумулятор за всё время работы. iPhone’ы собирают информацию о циклах заряда-разряда и анализируют её. Подготовленные данные предназначены для сотрудников сервисных центров, поэтому чтобы её увидеть, нужно установить программу iBackupBot (или подобную, предназначенную для получения полной информации об устройстве). Разобраться с работой программы несложно: достаточно поставить её на компьютер, запустить и подключить ваш iPhone через USB. iBackUpBot сам соединиться с вашим телефоном и отобразит все собранные данные. Нажмите на ссылку More Information, откроется окно с детализированными параметрами устройства. В разделе Battery найдите строчку BatteryCurrentCapacity: это число и есть ёмкость батареи в процентах.

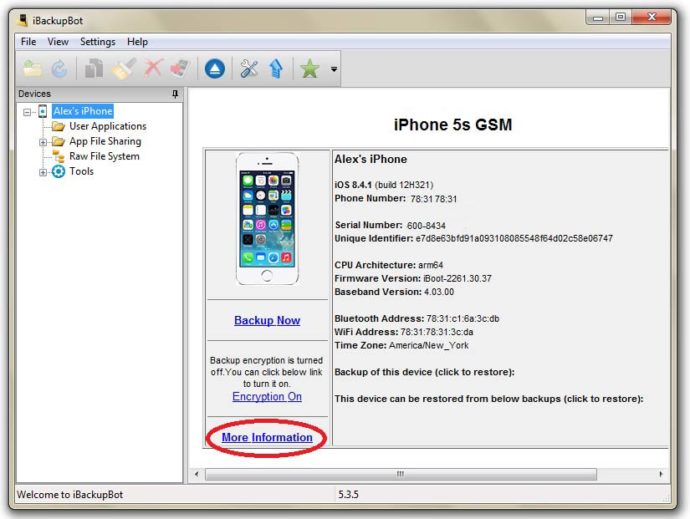

iBackUpBot

Ссылка More Info открывает более детализированную информацию

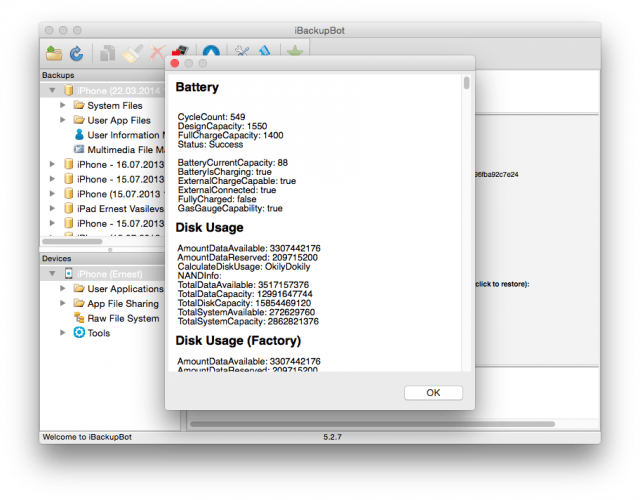

Окно More Info

В окне More Info есть статистика использования батареи

Какие инструменты понадобятся

Если хотите сделать всё так, как это было задумано в Apple, то вам понадобится фирменная отвёртка для болтов pentalobe, что находятся на нижней грани смартфона; приспособление iSlack — эдакие плоскогубцы, только с присосками (для снятия экрана); оригинальная аккумуляторная батарея Apple для вашей модели устройства.

iSlack

iSlack — инструмент для разбора iPhone

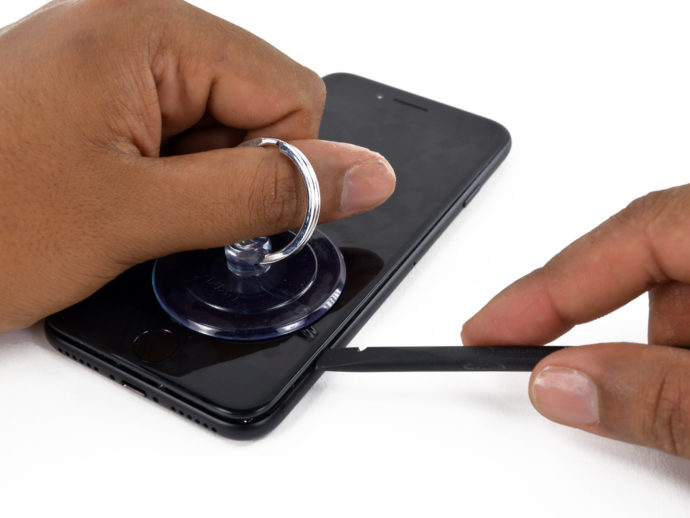

Присоска

Присоску можно использовать вместо iSlack

Если не хотите переплачивать за фирменные инструменты, то можно купить китайские отвёртки где-нибудь на AliExpress, и там же заказать любую присоску, которую было бы удобно прикрепить на экран, чтобы затем аккуратно его поднять. Можно даже найти правдоподобную копию iSlack, если хорошо поискать.

А вот покупать китайский аккумулятор не рекомендуется. Пусть за оригинальный придётся немало переплатить, зато можно быть уверенным, что он не взорвётся у вас в руках, кармане или в сумке. А неофициальная батарея — кто знает, какая уж попадётся.

На этом всё: более никаких примочек не потребуется. По сути, всего два инструмента. Теперь поговорим о том, как же всё-таки заменить батарею устройства.

Как заменить аккумулятор на iPhone 4/4s, 5/5s, 6/6s, 7

Сразу же стоит сказать, что лучший способ сменить батарею на iPhone — это отнести устройство в сервисный центр. Стоимость таких работ составляет 1500 — 3000 рублей. Если вам не жалко денег или вы не уверены в себе, лучше обратитесь к профессионалам. Тем более, если ваше устройство всё ещё на гарантийном обслуживании.

Ну а если вы уверены в себе и полны сил, давайте разберёмся, как заменить аккумулятор правильно. Главное: не забудьте отключить устройство перед тем, как начнёте его разбирать!

Принцип схож для всех моделей iPhone начиная с 5 модели. 4 и 4s разбираются несколько иначе.

Как поменять батарею на iPhone 4/4s

  1. Первое, что нужно сделать — открутить два винта на нижней грани устройства. По бокам от разъёма для зарядки и подключения к компьютеру. Основание винта имеет не прямую и не крестообразную выемку, а особую, звездообразную. Такой вид выемок официально называется Pentalobe, такие отвёртки можно найти в онлайн-магазинах iFixit, eBay, AliExpress и других.

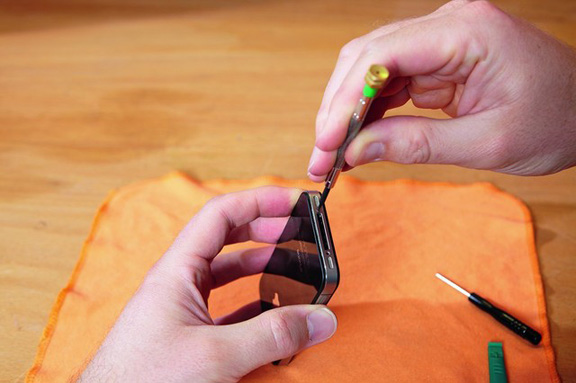

    Разборка iPhone 4s

    Сначала нужно открутить два винта на нижней грани

  2. Следующий шаг — снять заднюю крышку. Сдвиньте крышку от себя миллиметра на три, а затем используйте присоску или iSlack, чтобы поднять её. Если вы недостаточно хорошо подготовились, и у вас под рукой нет таких приспособлений, можете попробовать снять крышку руками. Но сделайте это очень аккуратно и бережно, чтобы не повредить устройство. Положите телефон перед собой дисплеем вниз. Рекомендуется подложить под дисплей что-то мягкое, дабы потом его не расцарапать, так как чтобы снять аккумулятор, придётся немало повозиться.

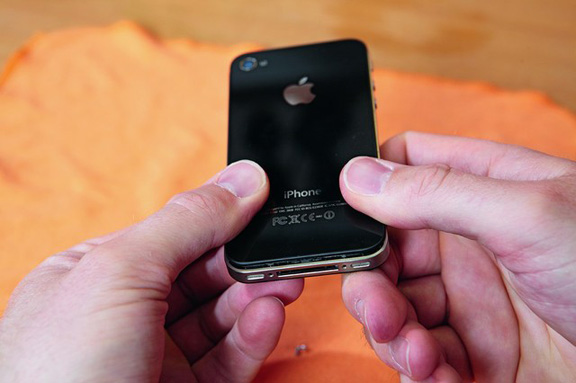

    Снятие крышки

    Чтобы снять крышку, сдвиньте её чуть-чуть от себя

  3. Теперь нужно отключить батарею. Открутите небольшой винт с крестообразным шлицем, который пригвоздил аккумулятор к материнской плате смартфона. Затем аккуратно ухватите серебристый разъём и очень осторожно потяните его вверх и чуть-чуть в сторону аккумулятора. Будьте внимательны: под ним находится чёрный крепёжный элемент, и если этот элемент погнётся, будет очень и очень плохо.

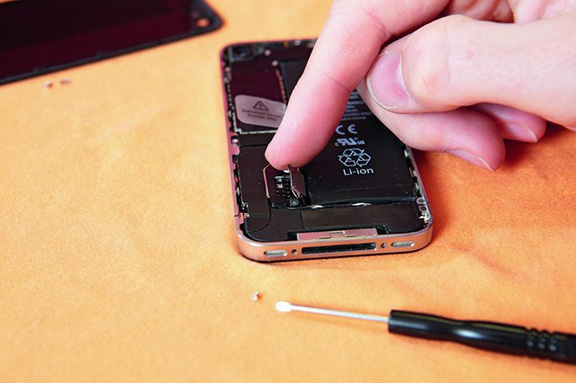

    Отключение батареи

    Отсоедините коннектор батареи от платы

  4. Теперь снимем батарею. Возможно, на этом этапе вы прочувствуете всю боль работников сервисных центров, которую они испытывают при слове Apple. Возможно, вы даже возненавидите Apple. В общем, батарея приклеена к корпусу, и чтобы её вытащить, нужно тянуть за пластиковый язычок, одновременно поддевая батарею чем-то тонким. Приклеена она намертво, так что тянуть нужно сильно, но при этом стараться не разодрать все внутренности iPhone’а. Можете воспользоваться феном: подогреть клей, чтобы он стал более податливым. Но не перегрейте устройство. Открепив, наконец, батарею, не спешите вычищать клей: на него можно посадить новую батарею.

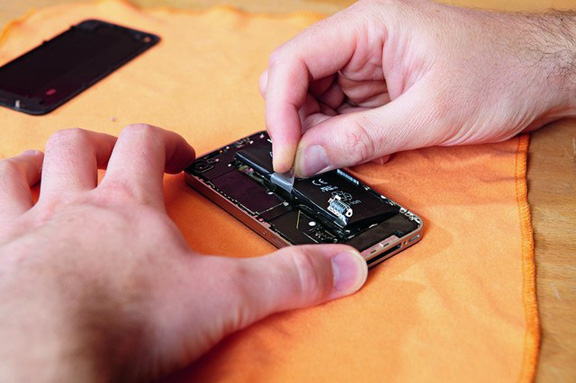

    Извлечение батареи

    Вытащите пластиковый язычок, чтобы извлечь батарею

  5. Последний этап. Прочистите корпус, подключите новую батарею и соберите устройство.

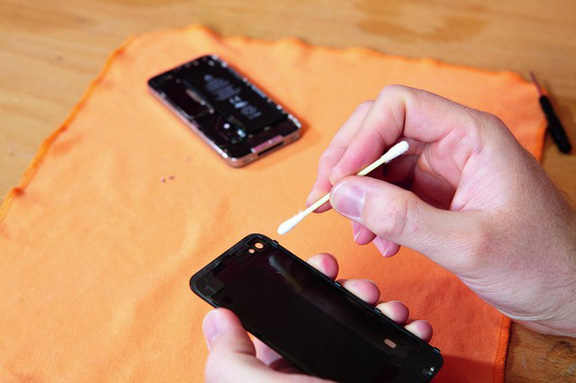

    Сборка

    Перед сборкой рекомендуется почистить устройство

iPhone 5/5s

  1. Начинаем, как и в случае с iPhone 4/4s с откручивания винтов на нижней грани смартфона.

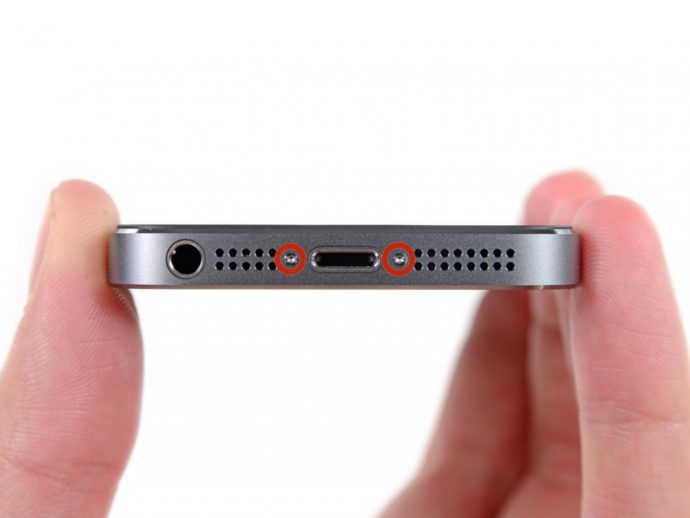

    Pentalobe-винты

    Открутите два винта, чтобы освободить экран

  2. Теперь нужно поднять экран, а не заднюю крышку, как у iPhone 4/4s. Для этого используем iSlack либо комбинацию присоски и какого-нибудь тонкого и мягкого инструмента, чтобы поддеть экран снизу. Будьте аккуратны, чтобы не повредить кнопку Home. Затем, когда экран будет несколько приподнят над корпусом устройства, нужно отсоединить кабель, связывающий его с материнской платой. Аккуратно подденьте разъём и отцепите коннектор кнопки Home.

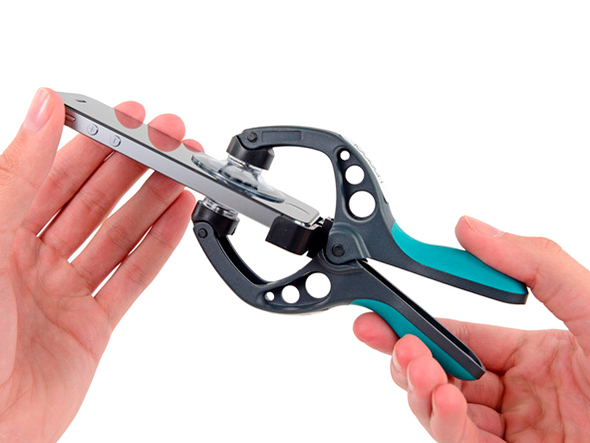

    Использование iSlack

    Вставьте устройство в выемку на инструменте и скрепите присоски

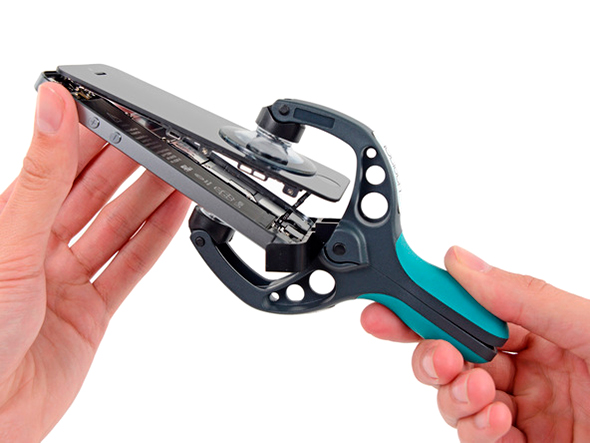

    Разборка корпуса с помощью iSlack

    Прилепив присоски, аккуратно надавите на ручки, чтобы приподнять экран

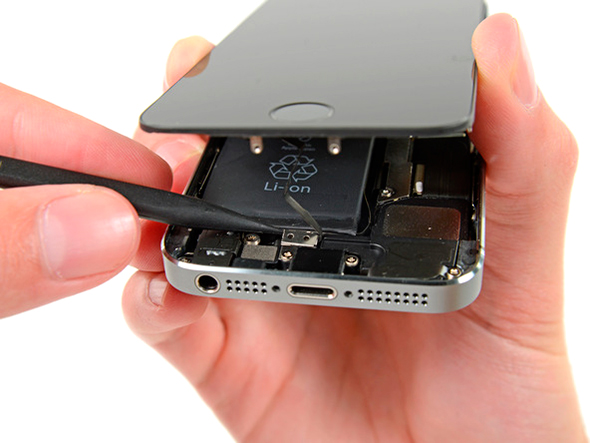

    Крышка коннектора

    Открепите крышку коннектора

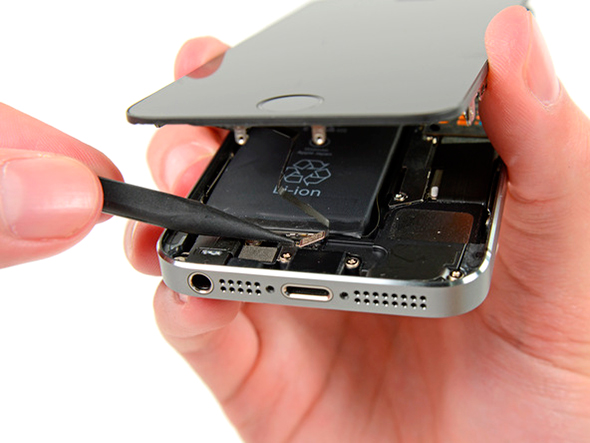

    Коннектор

    Отсоедините коннектор

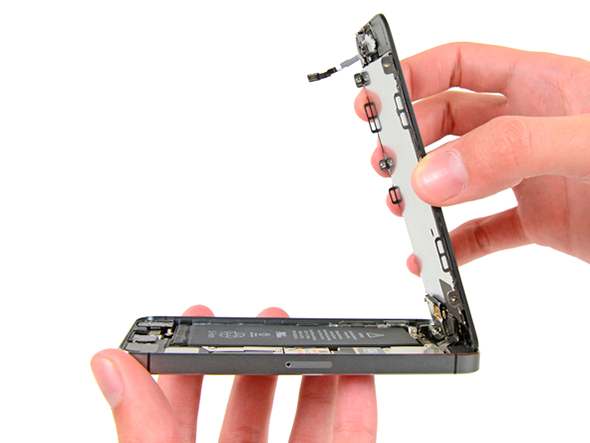

    Разборка экрана

    Теперь экран можно приподнять

  3. Теперь экран можно приподнять над устройством. Но дисплей всё ещё прикреплён к корпусу в верхней части устройства. Возьмите крестообразную отвёртку и открутите четыре винта, что придерживают серебристую крышку. Под ней обнаружатся разъёмы, скрепляющие дисплей с устройством. Подденьте их мягким инструментом и отсоедините дисплей от устройства. После этих операций можно убрать экран подальше. Займёмся батареей.

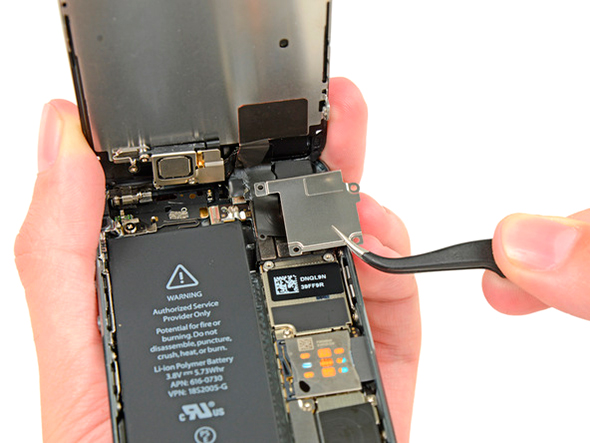

    Металлическая крышка

    Открутите болты и извлеките металлическую пластину

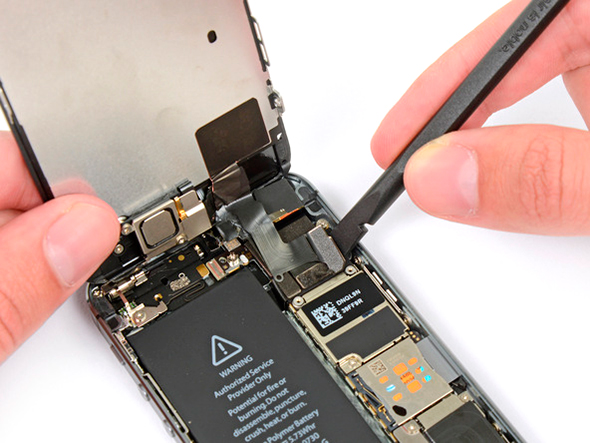

    Коннекторы дисплея

    Отсоедините коннектор

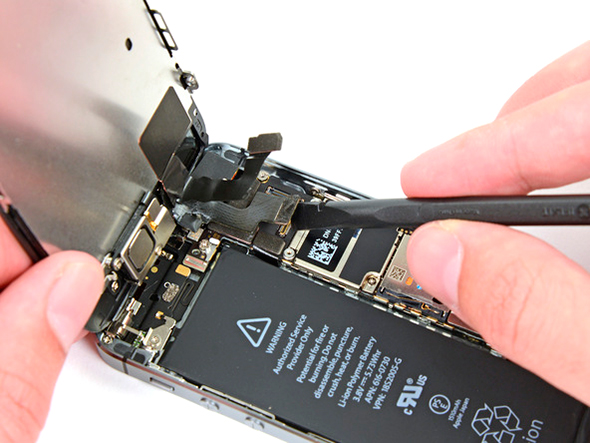

    Три коннектора

    Отсоединив все коннекторы, вы можете убрать экран в сторону

  4. Сначала отключим аккумулятор от платы. Для этого открутим ещё одну металлическую пластину, что ниже батареи. Затем подденьте коннектор и отсоедините его от платы.

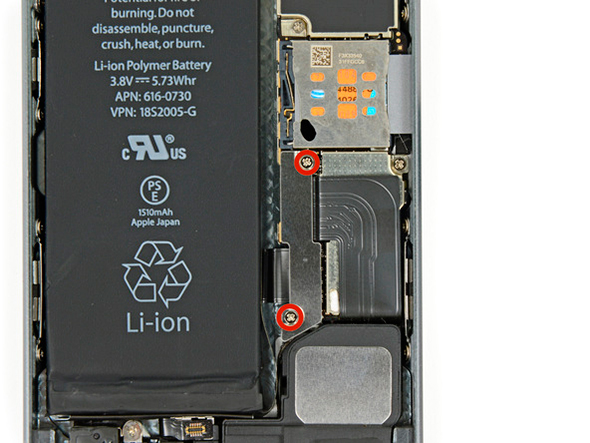

    Крышка коннектора батареи

    Открутите болты и извлеките металлическую пластину

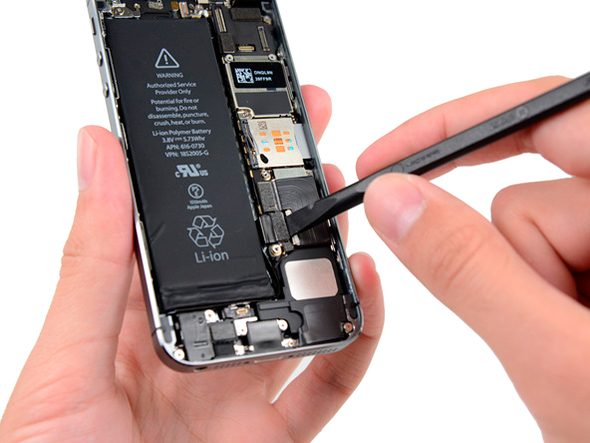

    Коннектор батареи

    Отключите штекер от платы

  5. Теперь слегка вытащите наружу чёрный пластиковый язычок. Разрежьте его напополам. Теперь аккуратно возьмитесь за одну половину и потяните его вверх. Вы увидите мутную тянущуюся плёнку. Тяните её вокруг батареи так, как если бы вы пытались вытащить верёвку, застрявшую под чем-то тяжёлым. Вытащив плёнку полностью, повторите то же самое со второй половиной чёрного язычка.

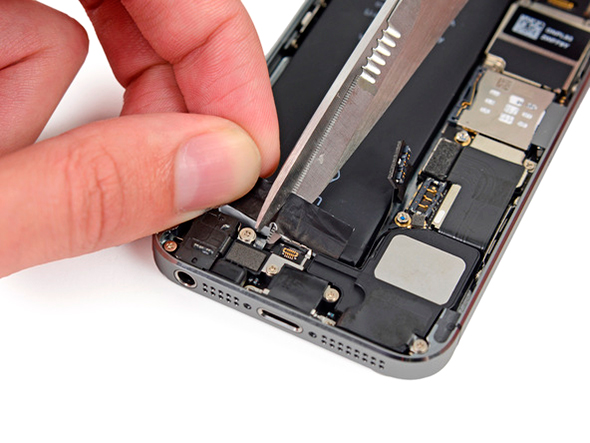

    Пластиковый язычок ленты

    Разрежьте язычок пополам

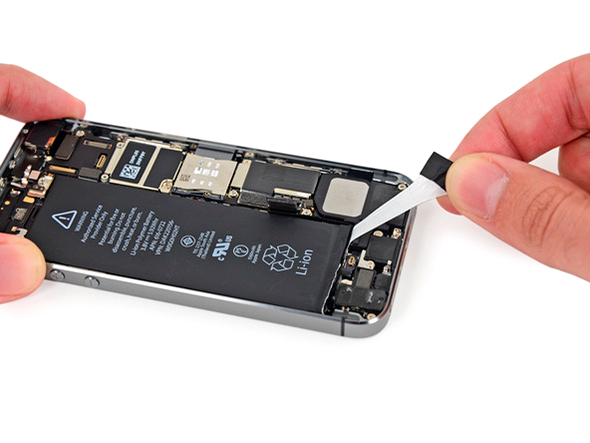

    Лента, на которой крепится батарея

    Вытяните ленту из-под батареи

  6. Когда вы удалите обе половины плёнки, подденьте батарею и вытащите её. Установите на её место новую и соберите устройство.

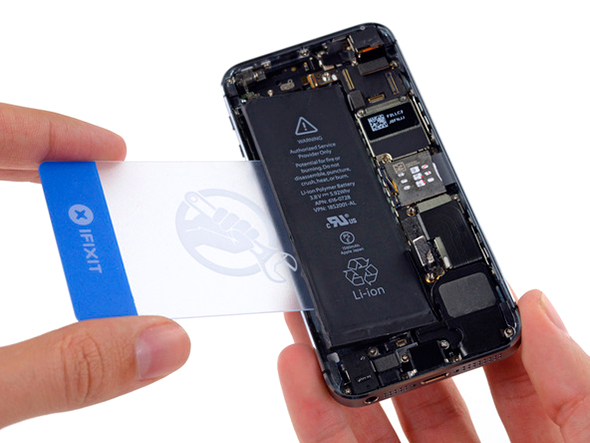

    Извлечение батареи

    Вытащите батарею, предварительно нагрев её феном

Видео: замена батареи на iPhone 5s

iPhone 6/6s

Замена аккумулятора на iPhone 6 и iPhone 6S во всех своих шагах похожа на замену аккумулятора у 5-ого поколения iPhone. Можно использовать те же самые инструменты. Разве что iSlack придётся купить другой, если вы пользуетесь им.

  1. Откручиваем два pentalobe-болтика с нижней грани устройства. По бокам от Lightning-порта. Берём звездообразную отвёртку и делаем всё как всегда.
  2. Теперь снимаем экран. Используем iSlack либо комбинацию чего-то тонкого и мягкого и присоски. Приподнимаем экран со стороны кнопки Home.

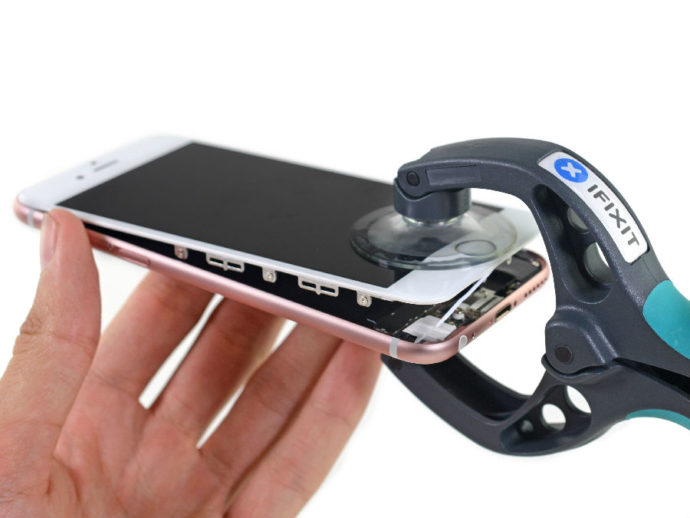

    Разбор iPhone 6s

    С помощью iSlack приподнимите экран

    Не торопитесь снимать экран полностью — дисплей всё ещё прикреплён к материнской плате!
  3. Берём крестообразную отвёртку и откручиваем болты, придерживающие серебристую металлическую пластину, под которой покоятся коннекторы дисплея. Убираем пластину, отсоединяем дисплей, убираем экран смартфона подальше. Точно так же откручиваем винтики у металлической крышки, прикрывающей коннектор батареи. Отключаем батарею от материнской платы.

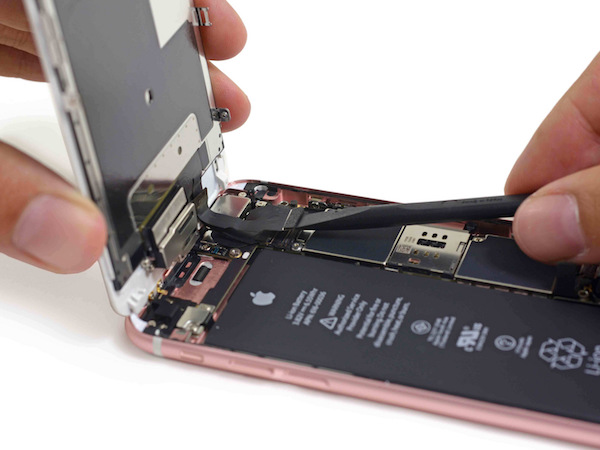

    Извлечение коннекторов дисплея

    Открутите болтики на металлической пластине и извлеките коннекторы

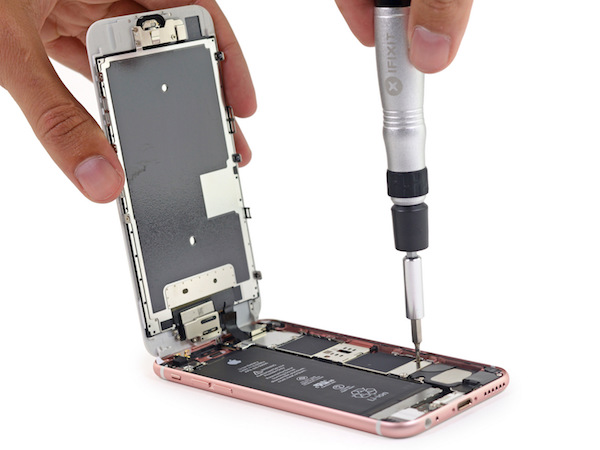

    Извлечение коннектора батареи

    Открутите болты на металлической пластине и извлеките коннектор батареи

  4. Теперь стоит прогреть батарею феном, чтобы клей приобрёл более податливую консистенцию. Как и у iPhone 5/5s, батарея iPhone шестого поколения держится на клейкой ленте. Вытаскиваем пластиковый язычок, режем его на две половины, а затем вытягиваем каждую половину по отдельности.

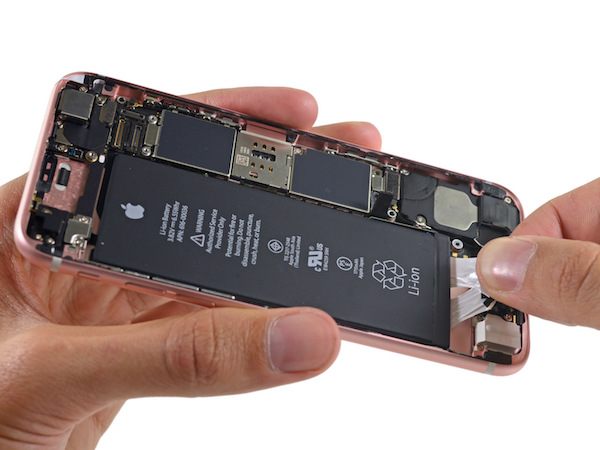

    Извлечение батареи

    Вытяните клейкую ленту из-под батареи

  5. После этих операций батарею можно извлекать. Ставим новую батарею на место, подключаем ей коннектор и собираем смартфон в последовательности, обратной данной.

Подзаголовок видео: Как заменить батарею на iPhone 6s?

iPhone 7 и iPhone 7 Plus

Ремонт iPhone 7 и 7 Plus отличается от 6- и 6s-поколений всего лишь одним шагом. Помимо прочего, нужно будет отсоединить Taptic Engine, который мешает извлечению батареи.

Если вы не знали: в 7-ом поколении iPhone Apple отказалась от механической клавиши Home. Вместо неё, в круглой окантовке лежит сенсорная клавиша, снабжённая тактильной отдачей. А вибромотор, отвечающий за это, был назван Taptic Engine. «Собственное имя у какого-то там вибромотора?» — вполне могло всплыть в вашей голове. Однако, как ни странно, такая честь вполне оправдана, ибо назвать Taptic Engine обычным вибромотором язык не повернётся. Его действие напоминает не столько вибрацию, сколько толчок, что даёт некое ощущение глубины нажатия. Странные и сложноописуемые ощущения, но поклонники Apple, как обычно, в восторге.

  1. Итак. Для начала, конечно же, откручиваем два pentalobe-винта на нижней грани устройства.

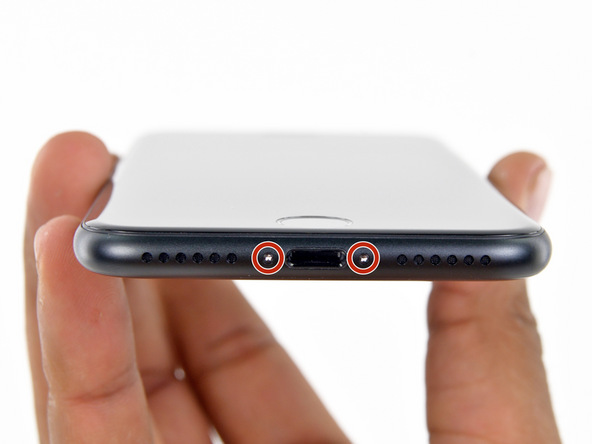

    Винты pentalobe

    Открутите винты на нижней грани устройства

  2. Затем, используя присоску и мягкую тонкую отвёртку либо приспособление iSlack, максимально аккуратно приподнимите экран вверх над кнопкой Home. Специалисты из iFixit рекомендуют разогреть устройство перед началом разборки. Используйте для этого фен, но следите, чтобы устройство не перегревалось.
    Разбора iPhone

    Используйте iSlack или присоску

  3. Приподнимите экран над устройством.

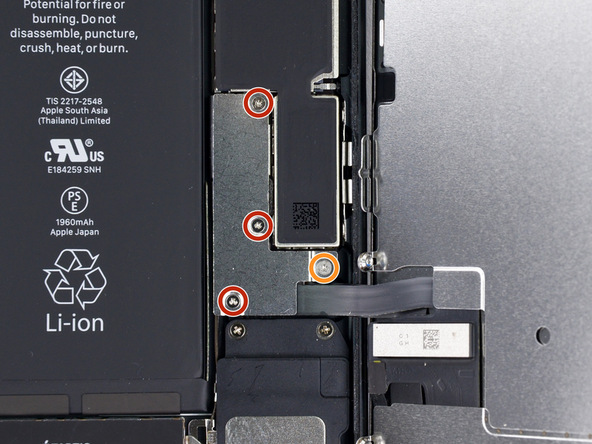

    Крышка коннекторов дисплея

    Открутите указанные винты

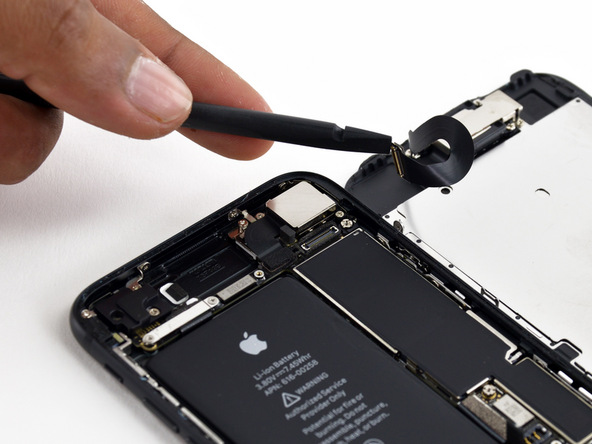

    Коннекторы

    Отсоедините коннекторы

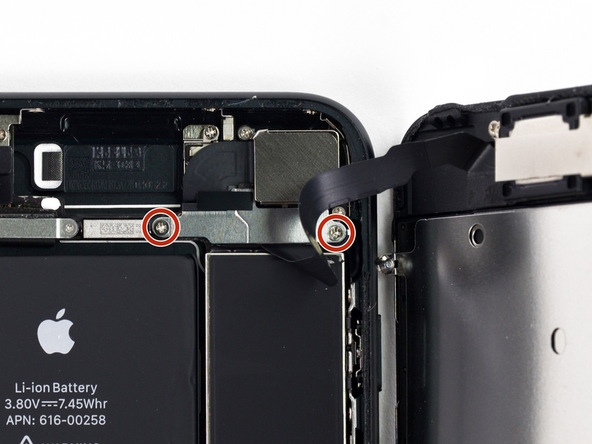

    Крышка коннекторов на верхнем шлейфе устройства

    Открутите указанные винты

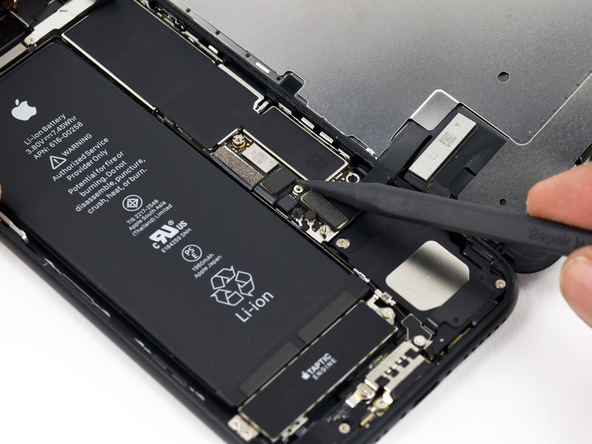

    Коннекторы

    Отсоедините коннекторы от платы

    Помните, что дисплей всё ещё прикреплён к материнской плате! Если вы сильно его дёрнете, стараясь убрать подальше, можете порвать соединяющие шины. Для удобства, давайте отсоединим экран от корпуса. Для этого выкрутите винты у двух металлических пластин, под которые уходят шнуры от экрана, а затем отключите штекеры от платы. Не забывайте про аккуратность.
  4. Теперь, когда экран ничем не привязан к корпусу, можете отложить его в сторону. Теперь выкрутим Taptic Engine, так как он мешает нам отключить аккумуляторную батарею от платы. А прежде чем открепить Taptic Engine, нужно выкрутить винты у чёрной пластиковой крышечки. Убрав крышечку, отсоедините коннектор аккумулятора, что прятался под ней.
    Винты крышки коннектора батареи

    Открутите винты

    Коннектор батареи

    Отсоедините коннектор от платы

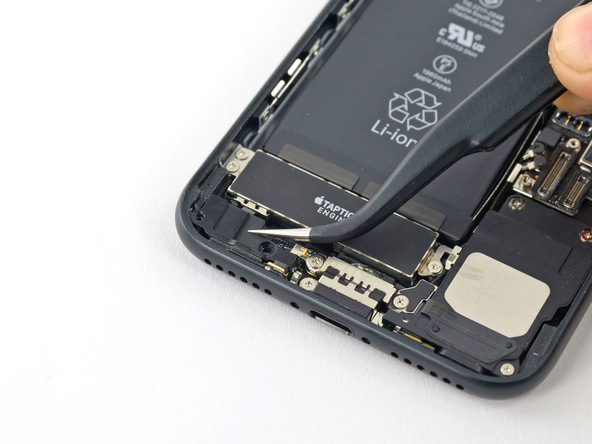

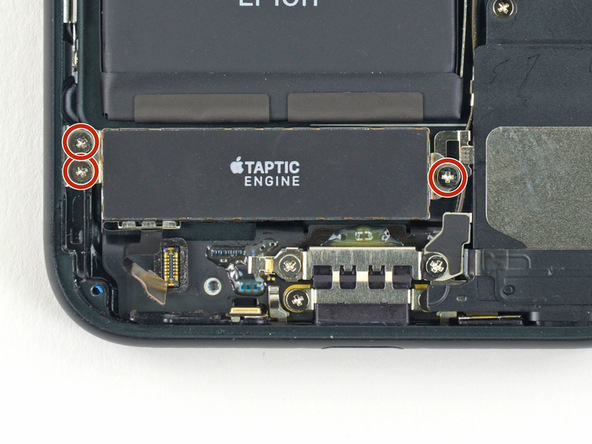

    Taptic Engine

    Открутите болты, держащие Taptic Engine

  5. Теперь открутите винты, что держат саму микросхему Taptic Engine и извлеките его из корпуса устройства.
  6. После этого шага у нас, наконец-то, появляется доступ к аккумулятору IPhone 7. Он, как и в случае с 6-ого и 5-ого поколений, крепится на клейкие ленты. Вытащите чёрные пластиковые язычки и вытяните их из-под батареи по одному.

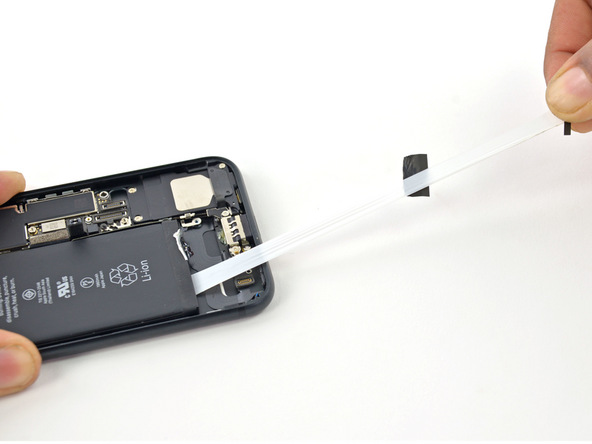

    Лента

    Вытяните ленту, чтобы освободить аккумулятор

  7. Теперь батарея уже ничем не закреплена: можете извлечь её и поставить на место новую. Соедините её с платой и соберите смартфон в порядке, обратном данному.

Проблемы, которые могут возникнуть

Потеря работоспособности

Худшее, из того что может случиться, если вы разберёте устройство сами, это потеря работоспособности: частичная или полная. Если вы решились сделать всё своими силами, значит, вы — сами себе гарантия. Так что вам и придётся возмещать косяки своих кривых рук. Однако сразу паниковать не стоит. Возможно, вы просто что-то упустили, забыли подключить какой-то коннектор. Ещё раз разберите устройство, пробегитесь по всем пунктам инструкции и убедитесь, что каждый болтик ввинчен и каждый штекер подключён. Есть вероятность, что купленная вами батарея повреждена либо не подходит вашей модели iPhone. Такое часто случается, если вы покупаете дешёвые, неоригинальные батареи.

Если что-то подобное случилось: разбирайтесь с железом либо несите телефон в сервисный центр. Несколько полезных советов:

  1. Если перестала работать кнопка Home и разговорный микрофон, то проблема локализуется в нижнем шлейфе устройства. Перепроверьте коннекторы на нижней части устройства.
  2. Если экран начал переливаться при нажатии, значит, батарея лежит неплотно: что-то выпирает и продавливает экран. Либо вы установили аккумулятор недостаточно аккуратно, либо батарея не подходит под вашу модель устройства.
  3. iPhone стал самопроизвольно выключаться и перезагружаться. Проблема, скорее всего, в повреждении материнской платы. Чаще всего проблема возникает из-за того, что при сборке были перепутаны винты. Более длинные были посажены на места более коротких, что привело к повреждению. Разберите и соберите устройство заново, внимательно изучив крепления. Если вам повезёт — устройство заработает как надо. Если нет — повреждения необратимы, и нужно заменить плату.

Потеря гарантии

Разумеется, если ремонт проводился не в сервисном центре Apple, гарантия аннулируется. И нет, обмануть сервисные центры не получится. Apple, как и многие другие производители, вживляет в устройство специальные датчики. И если устройство вскрывается, то счётчик внутри датчика увеличивается. Сотрудники сервисного центра обнуляют этот датчик, вам же для этого придётся основательно взламывать операционную систему. Только вот зачем это делать? Если ваш телефон на гарантии — почему вы не обратились в сервисный центр?

Итак, теперь вы знаете, как заменить аккумуляторную батарею на своём iPhone. Помните, что в этом деле необходима аккуратность дьявола, иначе устройство можно повредить. И не забывайте, что любое несанкционированное вскрытие устройства ведёт к потере гарантии. Так что если ваш телефон куплен недавно, попытайтесь добиться бесплатной замены батареи в сервисном центре либо подождите до тех пор, пока срок гарантийного обслуживания не закончится.
